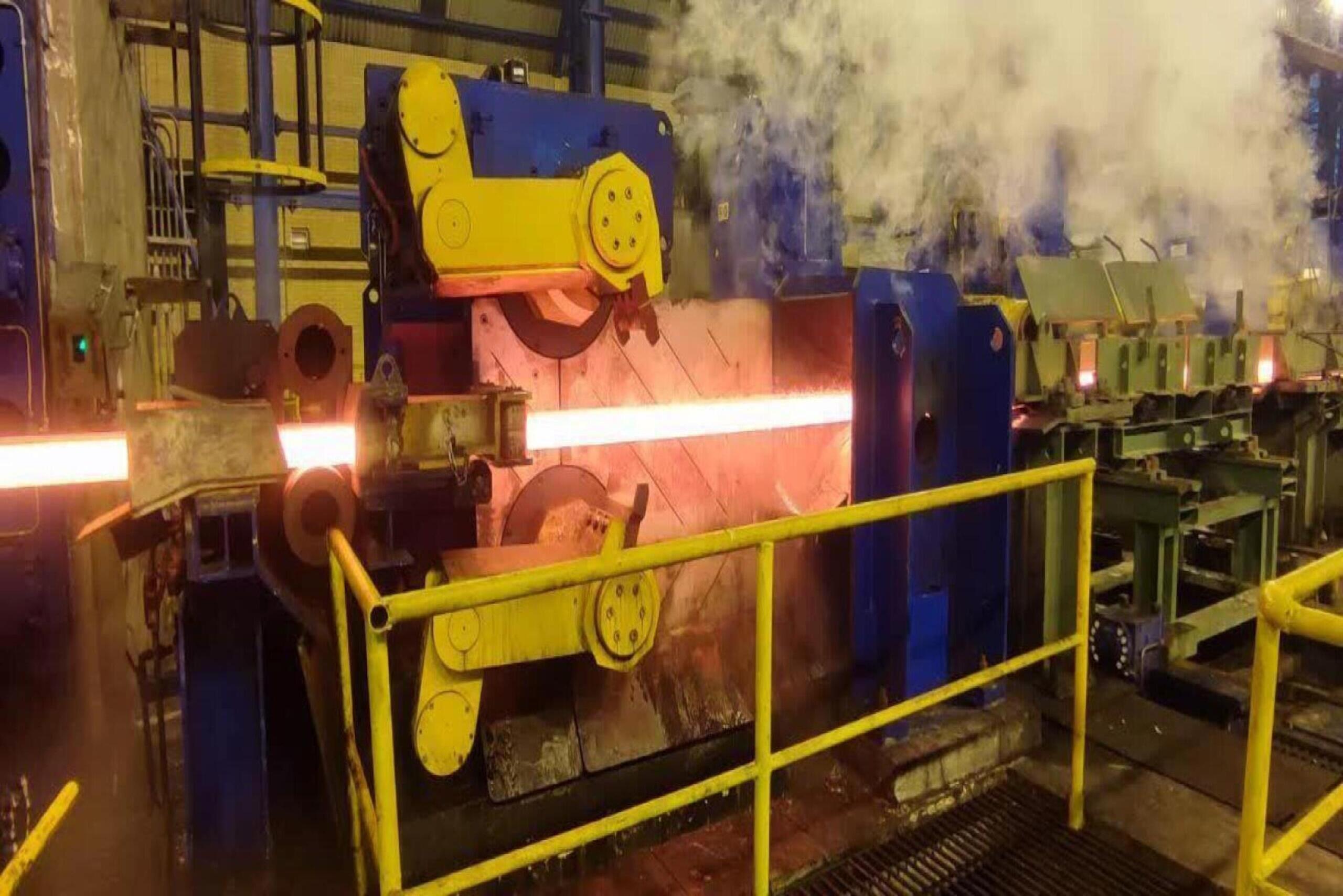

شرکت خیام فولاد نیشابور در ادامه مسیر توسعه محصولات و ارتقای توانمندی‌های فنی، برای نخستین بار در تاریخ فعالیت خود موفق به تولید تیرآهن سنگین IPE 120 (I2) شد؛ دستاوردی که نشان‌دهنده بلوغ فنی خط نورد، توان مهندسی مجموعه و ظرفیت بالای این شرکت در تولید مقاطع فولادی متنوع است.

تولید تیرآهن IPE 120 (I2) به دلیل وزن بالاتر و الزامات کیفی ویژه، مستلزم آماده‌سازی دقیق غلتک‌ها در واحد رول‌شاپ، تنظیم تخصصی استندهای نورد، کنترل مستمر پارامترهای فرآیندی، هماهنگی کامل سیستم‌های اتوماسیون و نظارت دقیق واحد کنترل کیفیت است. دستیابی موفق به این محصول، حاصل همکاری منسجم واحدهای رول‌شاپ، تولید، تعمیرات مکانیک و برق، اتوماسیون، کنترل کیفیت و سایر بخش‌های پشتیبان شرکت است.

تولید موفق این مقطع فولادی، علاوه بر توسعه سبد محصولات شرکت، انعطاف‌پذیری خط نورد را افزایش داده و امکان پاسخگویی بهتر به نیازهای متنوع بازار را فراهم می‌کند. این موفقیت، گامی مؤثر در مسیر افزایش ارزش افزوده محصولات، ارتقای توان رقابتی و تحقق برنامه‌های توسعه‌ای خیام فولاد نیشابور به شمار می‌رود.

شرکت خیام فولاد نیشابور با تکیه بر دانش فنی، سرمایه انسانی متخصص و نگاه توسعه‌محور، حرکت در مسیر نوآوری، بهبود مستمر فرآیندهای تولید و عرضه محصولات باکیفیت را به عنوان یکی از راهبردهای اصلی خود دنبال می‌کند و تولید موفق تیرآهن سنگین IPE 120 (I2)، نمونه‌ای از این رویکرد است.

معرفی و مشخصات فنی

IPE 120 یک مقطع فولادی سازه‌ای است که در ساخت و سازهای تجاری، اسکلت‌بندی صنعتی و مهندسی مکانیک مورد استفاده قرار می‌گیرد. این مقطع که به صورت نورد گرم تولید می‌شود، با استاندارد ابعادی EN 10365 مطابقت دارد و پیش‌بینی‌پذیری در جزئیات و ساخت را تضمین می‌کند. دسترسی به خواص هندسی و استاتیکی دقیق آن برای مدل‌سازی سه‌بعدی و تأیید سازه ضروری است.

هندسه

این پروفیل باز دارای عمق کل h 120 mm و عرض بال b 64 mm است که توسط یک جان با ضخامت 4.4 mm و بال‌های با ضخامت 6.3 mm پشتیبانی می‌شود. IPE 120 با مساحت 1320 mm2 و جرم خطی 10.4 kg/m نسبت سختی به وزن متمایزی را برای هر دو کاربرد ستون (محوری) نیز ارائه می‌دهد.

خواص مقطع

برای طراحی خمش، خواص محور اصلی و فرعی، ظرفیت سازه‌ای عضو را تعیین می‌کند. ممان اینرسی محور قوی Iy 3177000 mm4، محدودیت‌های اصلی تغییر شکل و قابلیت سرویس‌دهی را تعیین می‌کند. برای محاسبه مقاومت خمشی نهایی، مهندسان می‌توانند از مدول مقطع پلاستیک محور قوی Wpl,y 60720 mm3 استفاده کنند. برای بررسی پایداری جانبی و کمانش ستون، ممان اینرسی محور ضعیف Iz 276600 mm4 سختی جانبی فراهم می‌کند.

تحلیل پیشرفته

برای موارد بارگذاری پیچیده، IPE 120 مساحت برش محور y (در محور خمش قوی) Avz 806.4 mm2 را برای بررسی برش جان و ثابت پیچشی It 16900 mm4 را برای محاسبه پیچش چرخشی تحت بارگذاری خارج از مرکز ارائه می‌دهد. علاوه بر این، ثابت تاب‌برداشتن Iw 889000000 mm6 برای بررسی دقیق کمانش پیچشی LTB در دسترس است.
